• Ansteuerung des PCF8574 mit STM32F103C8T6 über I2C-Bus (Pullups 1k)
• beide I2C-Busse des STM32F103C8T6 mit gleicher Software benutzbar

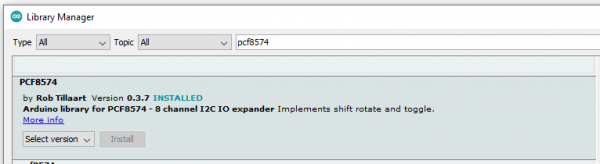

• benutzte Arduino-PCF8574-I2C-Library (hier benutzt: Version 0.3.7):
• PCF8574 by Rob Tillaar
• funktioniert mit I2C-Bus-Versorgung 3V3 und 5V0

• Ansteuerung des PCF8574 über zwei beim STM32F103 vorhandene getrennte I2C-Busse
• Download : 2211191158_STM32F103PCF8574PortWrite_01V02.zip

#include <Arduino.h>
#include "PCF8574.h"
//
const int PIN_LEDSYSTEM = PC13;
const int I2C1_SDA = PB7;
const int I2C1_SCL = PB6;
const int I2C2_SDA = PB11;
const int I2C2_SCL = PB10;
//
TwoWire I2CA(I2C1_SDA, I2C1_SCL);
TwoWire I2CB(I2C2_SDA, I2C2_SCL);
//
// OK PCF8574 PCF8574Device(0x38, &I2CA);
// OK
PCF8574 PCF8574Device(0x38, &I2CB);
//
void setup()
{
  pinMode(PIN_LEDSYSTEM, OUTPUT);
  digitalWrite(PIN_LEDSYSTEM, LOW);
  //
  PCF8574Device.begin();
  delay(100);
}
//
void loop()
{
  PCF8574Device.write8(0xFF);
  digitalWrite(PIN_LEDSYSTEM, LOW);
  delayMicroseconds(100000);
  PCF8574Device.write8(0x00);
  digitalWrite(PIN_LEDSYSTEM, HIGH);
  delayMicroseconds(1);
}

• Ansteuerung des PCF8574 mit STM32F103C8T6
• Download : 2211191107_STM32F103PCF8574PortWrite_01V01.zip
• verwendete Library (zwei Dateien: PCF8574.cpp und PCF8574.h)
