• Kombination von RealTimePlot2D und GCode-Lesen/Interpretieren/Zeichnen des GCodeInterpreters
• Ziel: Simulation der Fräsbahnen in RealTime
• Leider: FrameRate FR ist begrenzt beim Neuzeichnen von Plots
• (Erfahrungswert: FR < 20 fps, hier TimeRefresh = 0.05s)
• Wenn höhere FR gewählt wird, sinkt die Echtzeit-Verarbeitung rapide gegen zu langsam!
• Weitere Vorgaben: FeedrateLow : FL = 40mm/s und FeedrateHigh : FH = 100mm/s

• gelöst: G2 und G3 zeigen im Simulator keine Kreisbögen mehr
• Trick: FEED_LOW bei G2 / G3 klein genug wählen!!!

FEED_HIGH  = float(50.0) # [mm/s] - FeedHigh (G0)
FEED_LOW   = float(10.0) # [mm/s] - FeedLow  (G1,G2,G3...)

• jetzt Versuch, in 'RealTimePlot2DCode' (mit funktionierendem GCode-Interpreter) die GCode-Verarbeitung in Klasse zu kapseln
• GCodeExecutor: import GCodeExecutor as GEX
• Aufruf: GCodeExecutor.Start(file.gcode)
• Korrektur: 'for PI in range(0, 2 + NP):'
• Download : 2211111455_RealTimePlot2DGCode_01V03_class.zip
• Vorlage für 'RealTimePlot2D3DGCode'

• Versuch der Vereinheitlichung von Plot2D, Plot3D ohne GCode zu Plot2D3D

• Beschriftung: Title, Plotachsen Unit [mm]

Download : 2210301143_RealTimePlot2DGCode_01V02.zip

• “2210291854_RealTimePlot2DGCode_01V01” :

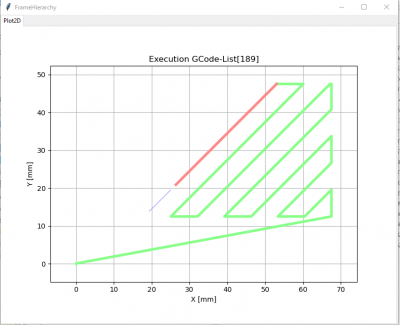

  • Simulation in RealTime
  • FormFeedH = 100mm/s
  • FormFeedL = 40mm/s
  • TimeRefresh = 0.05s (20fps)
• Download : 2210291854_RealTimePlot2DGCode_01V01.zip

• Delay 700ms pro GCode zur Visualisierung:

• ohne Delay: zwar immer noch keine EchtzeitSimualtion, aber immerhin… :

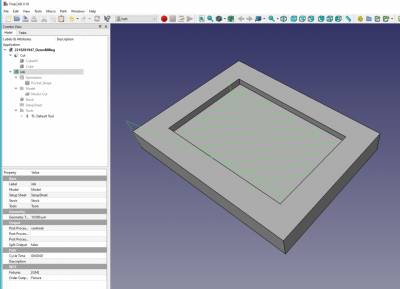

• Beispiel Oberflächenfräsung:

• maximale Plotgeschwindigkeit - naja…
• und dann nur zeichnen ganzer GCode-Strecken, nicht einmal einzelne Punkte 😢
• Download : 2210291554_RealTimePlot2DGCode_00V02.zip

•
• Download : 2210281652_RealTimePlot2DGCode_00V01.zip

• neue Idee (zur Optimierung der Plotgeschwindigkeit):
• RTPlot2D mit GCode und DualTask (minimal) erweitern
