LRS-LoidlRadioSpectrometer

LRS-Blockschaltbild

• Name: LRSEmulator - LoidlRadioSpectrometerEmulator
• HMC als Messwert-Emulator im Projekt LRS-LoidlRadioSpectrometer
• entsprechend Spezifikation 2111111408_142_GHz_A-Loidl
• Software des Esp32-Controllers: Esp32LRSEmulator

• OOO Klärung IO-Schnittstellen (vermutlich Uart(RxD/TxD)9600Baud)

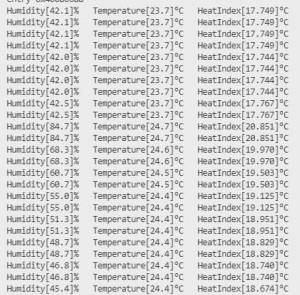

• Mindestens ein Sensor erzeugt zeitabhängige T(emperatur)/H(umidity)/P(ressure)-Daten
• Messdaten werden mit Random-Generator in multiple Channel transformiert
• Zwei Datenerzeugungsmodi: Measurement (oben beschrieben) / Simulation(ohne Messung),
• umschaltbar mit IOPin: H - Measurement / L - Simulation
• Original LRS: nach jeder Messung sendet Emulator Datenblock über Uart:

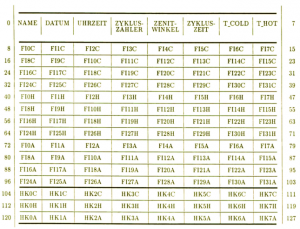

Esp32LoidlRadioSpectrometer: DataFrame nach jeder Messung

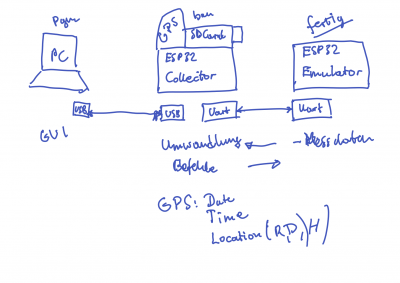

• UartLRS - bidirektionale Kommunikation mit Esp32LRSEmulator / Original LRS
• UartPC - bidirektionale Kommunikation mit PC
• DataConversion/DataLogging von UartLRS nach UartPC/SDCard

• Gui vollständig in Python
• bidirektionale Kommunikation mit Esp32LRSDataLogger über UsbUartLRSCollector

• Version ArduinoIDE: 2111171748_CheckEsp32AM2302_01V01
• Version VSCode: 2111171834_Esp32HomeMeasurementDevice_01V01

Protocol Esp32HomeMeasurementDevice 01V01

Pinout DHT22

• Anschlussbelegung DHT22 (entspricht AM2302):
  • Pin1 +3V3 / +5V0
  • Pin2 DATA
  • Pin3 (NC)
  • Pin4 GND
• wichtig: IO2/IO4/IO35/IO34/IO36/IO39 als DATA nicht geeignet!!!
• DHT22-Library:
• erst einmal TH-Sensor DHT22 (4x vorrätig) verwenden
• P-Sensor-Modul(BMP280) 5x bestellt, Lieferung morgen
• Esp32 mit P(Druck)-Sensor, T(Temperatur)-Sensor, H(Humidity)-Sensor
