• WBoogaerts erstellt ein Blockschaltbild des gesamten LRS

• WB hat Win10prof mit Anaconda und Telegram auf einem AcerI7 installiert
• Anschluss des LRS-Prototyps/Versuchsaufbaus(2112030705) über Usb-Kabel und Steckernetzteil
• Nach-Installation von pyserial: conda install pyserial
• Aufruf von Spyder (ohne Anaconda) als Admin
• Start von PcLRSMeasurement.py der Version “2112011525_PcLoidlRadioSpectrometer_01V02”

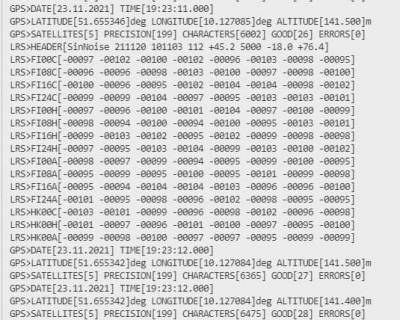

• funktioniert: Messwert-Ausgabe und Plot werden sauber ausgegeben (Fenter in den Vordergrund holen!)
• noch sinnvoll: Fenster verkleinern, da Auflösung des WB-Laptop katastrophal!

• X WBoogaerts stellt einen Windows10pro-Laptop als Vorführrechner zur Verfügung
• X Auf diesem Laptop wird Python (typisch 3.10.1) Download Python installiert
• X Alternativ-Installation: Download Anaconda
• X Test der PC-Software 2112011525_PcLoidlRadioSpectrometer_01V02.zip auf diesem Laptop
• X Finaler Test mit Anbindung Laptop-USB-LRSPrototyp

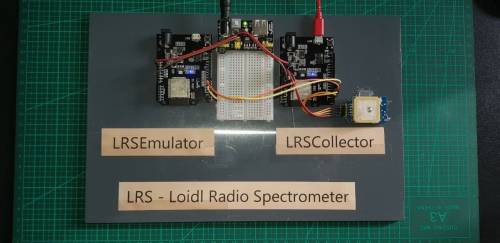

• Stecker: 9VSteckerNetzteil (oben links) und MicroUsb-Kabel zum PC(oben rechts)
• Software(Python) PC: “2112011525_PcLoidlRadioSpectrometer_01V02”
• Software Esp32-LRSEmulator: “2112011525_Esp32LRSEmulator_01V05”
• Software Esp32-LRSCollector: “2111232031_Esp32LRSCollector_01V04”

Prototyp LRS-LoidlRadioSpectrometer

• 2112011525_PcLoidlRadioSpectrometer_01V02.zip
• 2112011525_Esp32LRSEmulator_01V05.zip
• 2111232031_Esp32LRSCollector_01V04.zip

• Python-Gui für PC zur User-Interaktion mit LRS-Collector / LRS-Emulator
• 2111241633_PcLoidlRadioSpectrometer_00V01

• OOO Heisskleber: Aufkleben aller Hardware-Module auf Grundplatte

• Installation Serial-Uart unter Python: conda | pip install pyserial
• O Name: PcLRSMeasurement
• / Aufbau der Basisversion mit RealTimePlot-Modul 2111161747_RealTimePlot_01V05

• saubere Aufbereitung der LRSEmulator-Daten
• saubere Aufbereitung der Gps-Daten

Uart-PC-Protokoll Esp32LRSCollector 01V04

• eigenes Esp32UnoBoard mit Esp32LRSCollector
• demgegenüber: Esp32UnoBoard mit Esp32LRSEmulator
• Änderungen an Esp32LRSEmulator: UartPC(debug) → UartLRS (Serial2)
• Esp32LRSCollector 01V04 : 2111232031_Esp32LRSCollector_01V04.zip

• OOO Umlenkung / Spiegelung UartPC(debug) → UartLRS (Serial2)
• Esp32LRSEmulator 01V04 : 2111232031_Esp32LRSEmulator_01V04.zip

• Inbetriebnahme des GPS-Moduls UBlox NEO-6
• verwendete Bibliothek: TinyGPS (TinyGPS.h/.cpp)
• Anpassung / Ordnung der TinyGPS zu GpsNEO6
• Module-Version: Esp32GpsNEO6_01V03 (hier noch Link auf Module!!!!!!!!!)

• Betriebsmodi:
  • BackgroundNoise - Simulation UntergrundRauschen-Zeitverlauf
  • SawtoothNoise - Simulation Sägezahn-Zeitverlauf
  • SinusNoise - Simulation Sinus-Zeitverlauf
  • Measurement - echte Temperatur- / Humidity- / HeatIndex- Messung
  • PathThrough - Durchreichen der Original-LRS-FrameData
  • Esp32LRSEmulator 01V03 : 2111231329_Esp32LRSEmulator_01V03.zip

• OOO Wichtige Information: Minumum, Maximum, typischer Verlauf der Zeit-Filter- und Zeit-HouseKeeping-Werte!!!

• OOO Emulator erhält ein weiteres Uart-Interface zum
• OOO Einlesen von realen LRS-Daten (Datenblock wie in CRxFrameLRS definiert), PassThrough-Mode
• OOO neues Blockschaltbild zeichnen

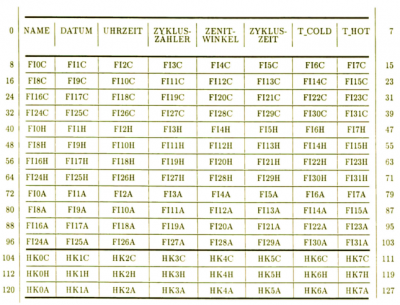

• Definition: Class CRxFrameLRS

  • String NAME[RXFRAMELRS_SIZE_NAME];
  • String DATE[RXFRAMELRS_SIZE_DATE];
  • String TIME[RXFRAMELRS_SIZE_TIME];
  • Int32 CYCLECOUNT;
  • Float32 AZENITH;
  • Int32 TCYLES;
  • Float32 TCOLD;
  • Float32 THOT;
  • Int32 FIC[RXFRAMELRS_SIZE_FILTER];
  • Int32 FIH[RXFRAMELRS_SIZE_FILTER];
  • Int32 FIA[RXFRAMELRS_SIZE_FILTER];
  • Int32 HKC[RXFRAMELRS_SIZE_HOUSEKEEPING];
  • Int32 HKH[RXFRAMELRS_SIZE_HOUSEKEEPING];
  • Int32 HKA[RXFRAMELRS_SIZE_HOUSEKEEPING];
  • void Initialise(void);
  • void InitialiseDataLinear(void);
  • void GenerateDataLinear(void);
  • void InitialiseDataSinus(void);
  • void GenerateDataSinus(void);

• Globale Type-Definitionen in Define.h
• String-Typ mit operator[] und operator() für (char*)

LRS-Blockschaltbild

• Name: LRSEmulator - LoidlRadioSpectrometerEmulator
• HMC als Messwert-Emulator im Projekt LRS-LoidlRadioSpectrometer

• Software des Esp32-Controllers: Esp32LRSEmulator
• Spezifikation: 2111111408_142_ghz_a-loidl.pdf
• Spezifikation: 2111230941_Radiometer_92_GHz_A-Loidl
• Datenblatt: 2111230948_AD707.pdf

• OOO Klärung IO-Schnittstellen (vermutlich Uart(RxD/TxD)9600Baud)
• Mindestens ein Sensor erzeugt zeitabhängige T(emperatur)/H(umidity)/P(ressure)-Daten
• Messdaten werden mit Random-Generator in multiple Channel transformiert
• Zwei Datenerzeugungsmodi: Measurement (oben beschrieben) / Simulation(ohne Messung),
• umschaltbar mit IOPin: H - Measurement / L - Simulation
• Original LRS: nach jeder Messung sendet Emulator Datenblock über Uart:
•
• Esp32LoidlRadioSpectrometer: DataFrame nach jeder Messung

• UartLRS - bidirektionale Kommunikation mit Esp32LRSEmulator / Original LRS
• UartPC - bidirektionale Kommunikation mit PC
• DataConversion/DataLogging von UartLRS nach UartPC/SDCard

• Gui vollständig in Python
• bidirektionale Kommunikation mit Esp32LRSDataLogger über UsbUartLRSCollector
